Como funciona o inversor de frequência?

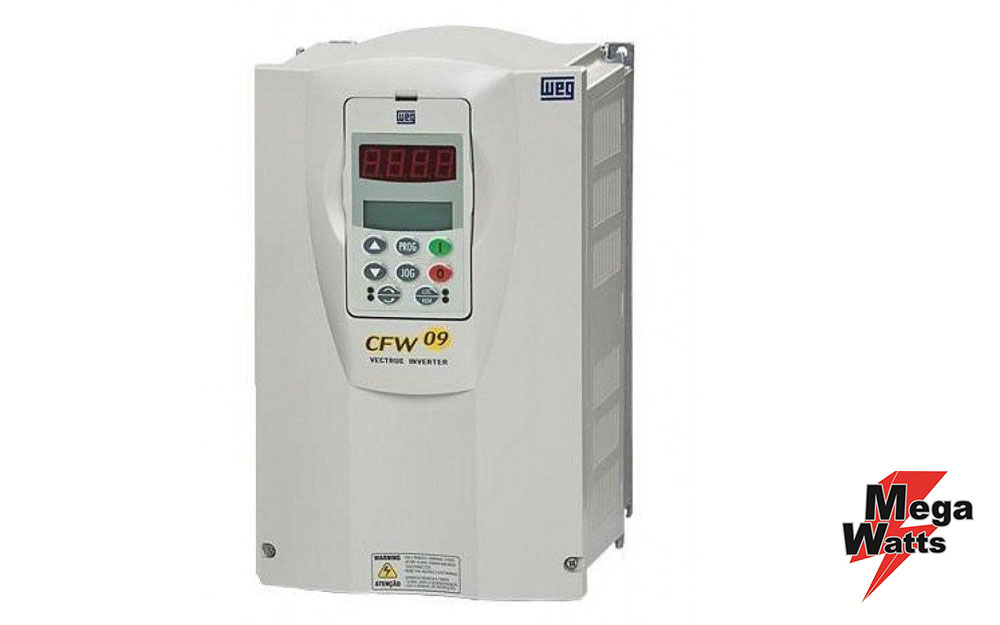

De maneira genérica, inversor de frequência é um dispositivo eletrônico capaz de variar a velocidade de giro de um motor de indução trifásico...

É um dispositivo que transforma corrente elétrica alternada fixa (corrente e tensão) em corrente elétrica CA variável controlando a potência consumida pela carga através da variação da frequência entregue pela rede. Este dispositivo possui este nome pela maneira que ele faz esta variação de giro do motor trifásico.

Motores de indução trifásicos são altamente empregados por terem alta eficiência, baixo custo, robustez e também pela configuração de nossos sistema distribuição de energia, que é feita em corrente alternada (CA). Por estas características o motor trifásico é ideal em quase todo tipo de operação, largamente encontrado na indústria. No que se diz respeito à velocidade, este motor possui velocidade constante, variando em função de cargas a ele acopladas e na utilização de um inversor de frequência. Seu principio de funcionamento é baseado no campo magnético girante, que surge quando um sistema de alimentação de corrente alternada é aplicada em polos defasados entre si 120º. Desta forma surge o campo magnético, através deste defasamento.

A velocidade de rotação do motor trifásico está ligada a velocidade proporcionada pelo campo magnético girante, está velocidade é chamada de velocidade síncrona, em função do número de polos do motor (característica construtiva) e em função da frequência da rede a qual está ligado. Portanto concluímos que a velocidade do motor elétrico trifásico é diretamente proporcional à frequência da rede. Matematicamente: Velocidade síncrona (Ns) em RPM é o produto de 120 vezes a frequência em Hz (f), dividido pelo número de polos do motor (p).
